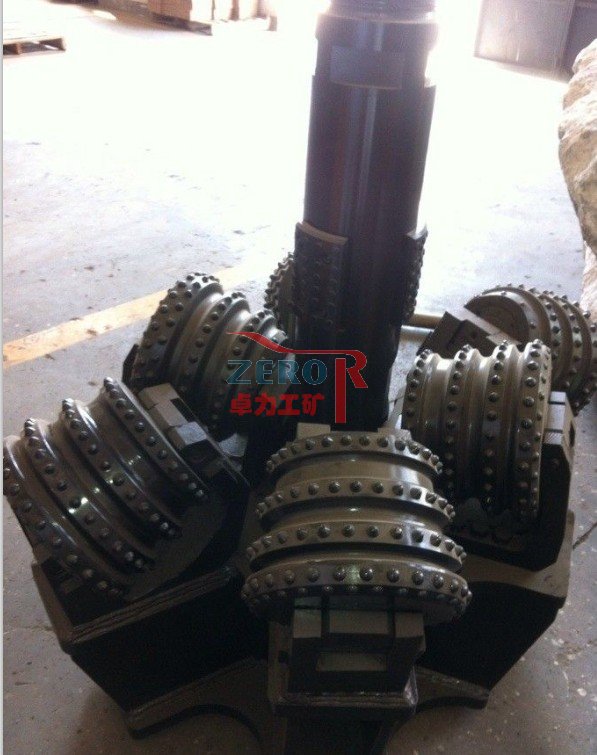

反井鉆機滾刀帶座
反井鉆機滾刀帶座
本產品具有總體結構和選材合理，破巖效果好，耐磨性能好，整體強度大，使用壽命長，加工工藝性好，拆裝維修方便等優點，已替代進口產品。
鑲齒硬質合金滾刀用于建井工程中單向抗壓強度為80Mpa-180Mpa巖層。
BSII系列XC型楔齒滾刀是用于煤礦豎井工程中單向抗壓強度小于40MPa的軟巖地層及表土層。
BSII系列XZ型楔齒滾刀是用于煤礦豎井井掘井工程中單向抗壓強度小于80MPa 中硬以下巖層。
以上產品適用于煤礦、水利、橋梁、建筑基礎等工程鉆機。
用戶如有特殊要求，可協助設計加工。
反井鉆機施工中直接用于破巖的滾刀及其擴孔鉆頭，直接影響鉆進效率，成井質量及施工成本，本文從滾刀結構，失效原因及擴孔鉆頭工作面形狀的選擇及布刀原則等方面進行分析，以期達到提高滾刀壽命，降低成本的目的。
1、滾刀鉆頭在鉆削鋼件時，請保證充分的冷卻量并使用金屬切削液。
本產品具有總體結構和選材合理，破巖效果好，耐磨性能好，整體強度大，使用壽命長，加工工藝性好，拆裝維修方便等優點，已替代進口產品。
鑲齒硬質合金滾刀用于建井工程中單向抗壓強度為80Mpa-180Mpa巖層。
BSII系列XC型楔齒滾刀是用于煤礦豎井工程中單向抗壓強度小于40MPa的軟巖地層及表土層。
BSII系列XZ型楔齒滾刀是用于煤礦豎井井掘井工程中單向抗壓強度小于80MPa 中硬以下巖層。
以上產品適用于煤礦、水利、橋梁、建筑基礎等工程鉆機。
用戶如有特殊要求，可協助設計加工。
反井鉆機施工中直接用于破巖的滾刀及其擴孔鉆頭，直接影響鉆進效率，成井質量及施工成本，本文從滾刀結構，失效原因及擴孔鉆頭工作面形狀的選擇及布刀原則等方面進行分析，以期達到提高滾刀壽命，降低成本的目的。
擴孔鉆頭應根據巖石的堅硬程度來選擇，有鑲齒滾刀、盤形滾刀， 可參照表4-4選用。
表4-4 滾刀類型表
滾刀鉆頭使用注意事項
滾刀鉆頭使用注意事項
1、滾刀鉆頭在鉆削鋼件時，請保證充分的冷卻量并使用金屬切削液。
2、良好的鉆桿鋼性與導軌間隙能提高鉆孔的精度及鉆頭的壽命
3、請確保磁座與工件之間的平整與清潔。
4、鉆薄板時，要將工件加固，鉆大型工件時，請保證工件的穩固 。
5、在鉆孔開始與結束時，進給量應降低1/3 。
6、對鉆削時出現大量細小粉未的材料，如鑄鐵、鑄銅等，可以不使用冷卻液，而采用壓縮空氣幫助排屑。
7、請及時清除纏繞在滾刀鉆頭鉆體上的鐵屑，以保證排屑順暢 。
開始的時候需要檢查一下滾刀所有的組件，看一下安裝是否穩定可靠，鋼繩以及聯接是否完好，并且需要清除鉆機的灰塵、泥物等物。作業過程中如果有任何反常的問題，那么要立即按下沖床緊迫中止按鈕。檢查一下各操作把是否靈活好用，定位松緊，各三角皮帶松緊是否合適，必要的時候需要進行調整。要按照潤滑規范和圖解潤滑鉆機各零部件。對馬達設備進行調整，維修保護等項目需要由專業的電氣人員擔任，沒有經過贊同或者是許諾的話，不能自行進行操作。
破巖滾刀是反井鉆井技術的關鍵工具，特別是硬巖反井破巖滾刀。在大部分水電站，壩址巖石堅硬，如山東泰安抽水蓄能電站、四川自一里水電站、吉林白山水電站、福建穆陽溪水電站等，多為花崗巖地層，巖石堅硬，單軸抗壓強度達到310MPa，這類巖石石英、長石等磨粒性強的礦物含量在70%以上。如在泰安抽水蓄能電站使用普通滾刀，其壽命只有5～10m，工效非常低，破巖刀具費用達到1萬元/m以上，這樣必將限制了反井鉆機作為工程設備的推廣應用。為此，北京中煤礦山工程有限公司，對硬巖反井破巖滾刀進行了專項研究，研制出特殊的極硬巖滾刀，在泰安工程應用時其壽命達到125m以上，并經多個水電站不同巖石條件應用實踐，硬巖滾刀可以滿足不同工程需要，解決了硬巖地層中鉆進反井的難題，使反井鉆機能夠較 高效地破碎巖石，提高了反井鉆機功效，降低了工程成本。
破巖滾刀的選擇與合理布置
開始的時候需要檢查一下滾刀所有的組件，看一下安裝是否穩定可靠，鋼繩以及聯接是否完好，并且需要清除鉆機的灰塵、泥物等物。作業過程中如果有任何反常的問題，那么要立即按下沖床緊迫中止按鈕。檢查一下各操作把是否靈活好用，定位松緊，各三角皮帶松緊是否合適，必要的時候需要進行調整。要按照潤滑規范和圖解潤滑鉆機各零部件。對馬達設備進行調整，維修保護等項目需要由專業的電氣人員擔任，沒有經過贊同或者是許諾的話，不能自行進行操作。
破巖滾刀是反井鉆井技術的關鍵工具，特別是硬巖反井破巖滾刀。在大部分水電站，壩址巖石堅硬，如山東泰安抽水蓄能電站、四川自一里水電站、吉林白山水電站、福建穆陽溪水電站等，多為花崗巖地層，巖石堅硬，單軸抗壓強度達到310MPa，這類巖石石英、長石等磨粒性強的礦物含量在70%以上。如在泰安抽水蓄能電站使用普通滾刀，其壽命只有5～10m，工效非常低，破巖刀具費用達到1萬元/m以上，這樣必將限制了反井鉆機作為工程設備的推廣應用。為此，北京中煤礦山工程有限公司，對硬巖反井破巖滾刀進行了專項研究，研制出特殊的極硬巖滾刀，在泰安工程應用時其壽命達到125m以上，并經多個水電站不同巖石條件應用實踐，硬巖滾刀可以滿足不同工程需要，解決了硬巖地層中鉆進反井的難題，使反井鉆機能夠較 高效地破碎巖石，提高了反井鉆機功效，降低了工程成本。
破巖滾刀的選擇與合理布置
反井鉆機靠滾刀對巖石的擠壓、刮削和剪切破碎巖石，根據巖石的礦物構成、硬度、磨蝕性以及抗壓、抗拉、抗剪等力學指標來確定 滾刀齒形類型，選擇如下：
巖石的磨蝕性：低→中→高；
硬度：軟→中硬→堅硬
齒形：楔齒→錐形→復合型→球形；
滾刀結構：單刃盤形滾刀（無鑲齒）→多刃盤形滾刀（刀刃上鑲 齒）→無刃滾刀（刀體錐面鑲齒）。
反井鉆機滾刀選擇后，根據巖石條件在擴孔鉆頭合理布置滾刀， 也就可以確定，破碎巖石需要的最大鉆壓。 如在抗壓強度100MPa的巖石中，鉆進深度200m、直徑1.4m的鉆孔，在擴孔鉆頭上需要布置6把中硬巖滾刀，每把滾刀需要約30kN破巖壓力，整個鉆頭的破巖鉆壓180kN。
巖石的磨蝕性：低→中→高；
硬度：軟→中硬→堅硬
齒形：楔齒→錐形→復合型→球形；
滾刀結構：單刃盤形滾刀（無鑲齒）→多刃盤形滾刀（刀刃上鑲 齒）→無刃滾刀（刀體錐面鑲齒）。
反井鉆機滾刀選擇后，根據巖石條件在擴孔鉆頭合理布置滾刀， 也就可以確定，破碎巖石需要的最大鉆壓。 如在抗壓強度100MPa的巖石中，鉆進深度200m、直徑1.4m的鉆孔，在擴孔鉆頭上需要布置6把中硬巖滾刀，每把滾刀需要約30kN破巖壓力，整個鉆頭的破巖鉆壓180kN。
