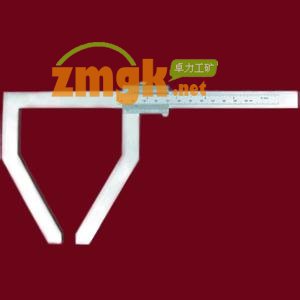

F型鉆頭規

F型鉆頭規 三點測徑規
技術參數：
測量范圍 08-750（mm）
三點測徑規量規為80mm-130mm、130mm-230mm、230mm-350mm、350mm-480mm、480mm-750mm
適用范圍：鉆采鉆頭，扶正器
重量 4 kg
讀數值 0.02 mm
測量范圍 08-750 mm
產品材質 高碳鋼或不銹鋼

原 理：三點測徑規是利用數學邊、角函數理論及游標讀數原理對圓缺體零部件、油田鉆井鉆頭、輸油管外徑，三翼扶正器等直接測量讀數的一種量具。
組 成：包括尺身，在尺身上安裝有游標尺，在尺身的一端通過鉸鏈連接有第一測量尺，在游標尺上通過鉸鏈連接有第二測量尺，并且在鉸鏈連接第一測量尺與第二測量尺的部位設有限位塊，兩限位塊與尺身之間的夾角相同。
使用方法：通過三點緊靠至圓柱形待測物的原理而實現直徑的測定。即用尺身及安裝在尺身上的第一測量尺緊靠在被測圓柱形物上，移動尺身上的游標尺，使第二測量尺的尺身也 與被測物接觸，則可在尺身上直接讀取圓形物直徑值。
產品優點：本實用新型的尺身、第一測量尺和第二測量尺之間均采用活動鉸鏈連接，可以方便收折為短小的便攜尺，非常實用。
