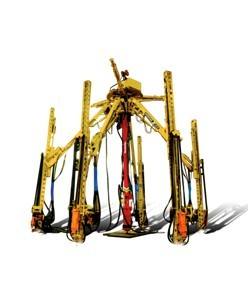

XFJD系列豎井鉆機

XFJD系列豎井鉆機是為建井施工穿鑿豎井研制的專用設備，適用井直徑范圍大，操作靈活、定位精確、安全可靠。該設備以壓縮空氣為動力，采用液壓傳動，使鉆架所有動作實現機械化。配用高效氣動鑿巖機，長推進行程，加之采用平行移動機構，使鉆鑿炮孔精度和效率相應提高，大大節省了輔助工作時間，與國內行業同類產品相比，工作效率提高10%。
XFJD系列豎井鉆機型號：
XFJD5.5 、XFJD5.6 、XFJD6.7、 XFJD6.10 、XFJD6.11、 XFJD8.12
XFJD系列豎井鉆機參數表：

基本性能參數	單位	參數值
		SJZ3.5	SJZ4.5	XFJD5.5	XFJD5.6	XFJD6.7	XFJD6.10	XFJD6.11	XFJD8.12
適用井筒直徑(荒徑)	m	4-6	4-6	5-6	6-8	6-8	8-10	9-11	10-13
收攏尺寸	m	Φ1.4*6	Φ1.65*6	Φ1.8*6	Φ1.9*7.2	Φ1.9*7.2	Φ1.9*8	Φ1.9*8	Φ2.25*8.1
動臂數量		3	4	5	5	6			8
支撐范圍		按協議制作
擺臂角度	°	150	150	115	115	120			96
擺臂方式		擺動馬達		液壓油缸
鉆孔直徑	mm	Φ38-Φ55
鉆孔深度	m	3.5			4.3		5.3
鉆孔范圍	m	Φ1.65-6	Φ1.65-6	Φ1.65-6.3	Φ1.65-8.2	Φ1.65-8.2	Φ1.65-10.5	Φ1.7-11.5	Φ1.7-11.5 Φ1.7-13.5
鉆機重量	Kg	4100	4700	5300	6300	7800	8700	9000	12000
耗風量	m³/min	40	50	60	60	70	70	70	100

*以上參數如有改動，恕不另行通知。
